Советы по заказу металлообработки для строительных проектов в Тольятти
В строительстве металлообработка чаще всего используется для изготовления силовых элементов, ограждающих конструкций, монтажных узлов, фасадных кассет и кронштейнов. Точность и стабильность размеров при этом влияют на допуски при сборке, уровень подгонки на объекте и итоговые временные затраты.
При проектировании конструкций на стадии КМ и КМД рекомендуется учитывать реальные параметры лазерной резки и гибки, а также технологические допуски, которые применяются на производстве.
Формат чертежей и допуски
Производство принимает чертежи в форматах .dxf или .dwg. При этом геометрия должна быть замкнутой, без пересечений. Для лазерной резки металлообрабатывающее предприятие «ЛАЗЕР-ФОРМАТ» применяет станки с ЧПУ, допуск реза — ±0,1 мм при толщине металла до 6 мм. Для заготовок толщиной 8–10 мм — допуск ±0,2 мм.
Рекомендуется избегать использования сплайнов и нестандартных шрифтов. Маркировка деталей должна быть нанесена отдельным слоем, если требуется лазерная гравировка. В ином случае — это информация для печатной сборочной документации. В одном файле должен содержаться один контур, без наложений.
Материалы и ограничения по толщине
На производстве зачастую обрабатываются следующие типы листового проката:
Конструкционная сталь (Ст3): 0,5–20 мм
Нержавеющая сталь (AISI 304, 430): 0,5–10 мм
Алюминий (АМг3, АД1): 0,5–6 мм
Латунь: до 5 мм
Оцинковка: 0,5–2 мм.
Скорость резки варьируется в зависимости от мощности лазера и материала. Например, при резке стали 3 мм скорость составляет 8–10 м/мин. Для алюминия 3 мм — около 5 м/мин. Используются технологии с подачей кислорода для черной стали, азота — для нержавейки и алюминия. Азот позволяет добиться реза без окалины и с минимальной зоной термического влияния (до 0,2 мм).
Гибка и постобработка
Оборудование позволяет выполнять гибку с усилием до 160 тонн, длина гиба — до 3100 мм. Погрешность по углу — до 0,5°, по линейным размерам — до ±0,5 мм. Минимальный внутренний радиус гиба зависит от материала и толщины: например, для стали 3 мм — минимум 3 мм, для алюминия 3 мм — не менее 4,5 мм.
Производственная оснастка позволяет выполнять гибку под углы от 30° до 120° с шагом в 1°. При этом важно, чтобы в проекте был указан требуемый радиус, а не только угол — это влияет на подбор пуансона.
Особенности логистики и сроков

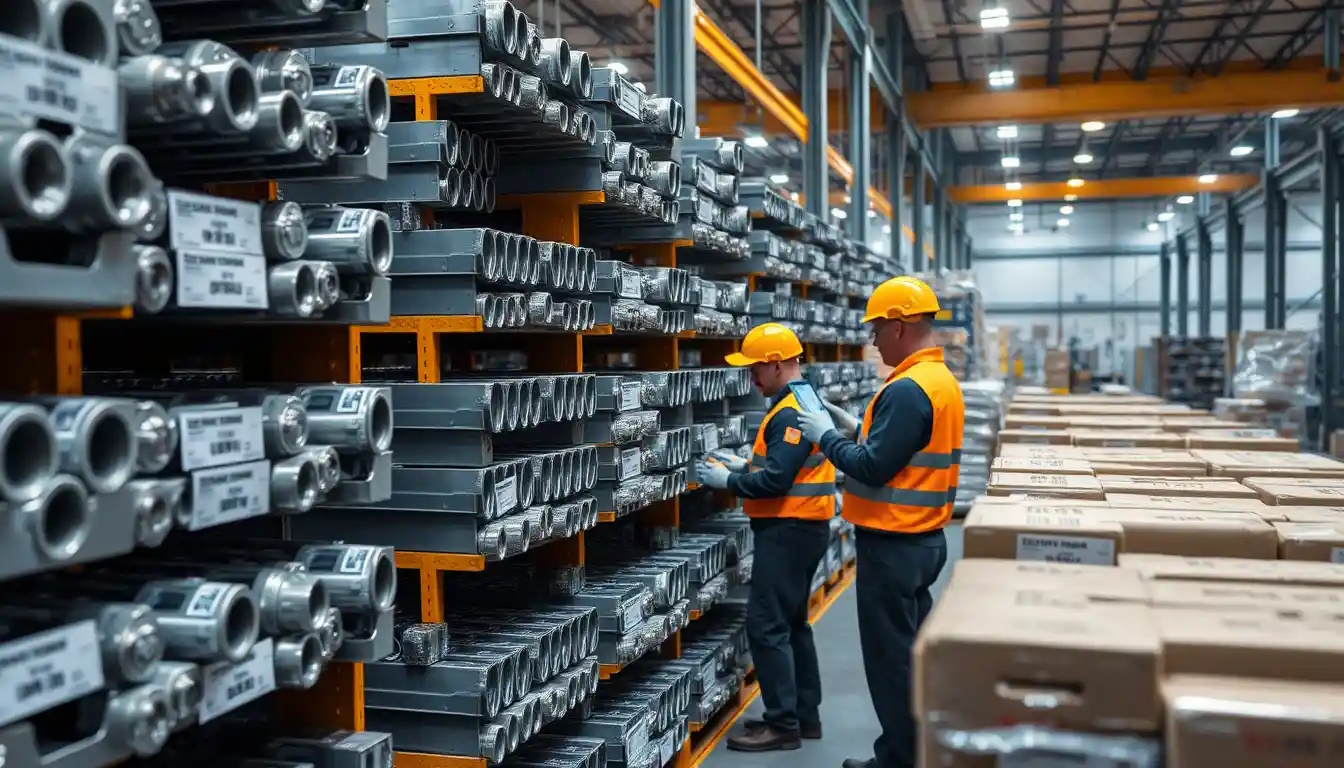

Резка партии до 50 деталей толщиной до 4 мм возможна в течение одного рабочего дня при наличии утвержденного чертежа и материала на складе. При больших объемах или при необходимости гибки добавляется от двух до пяти дней. Отгрузка производится с собственного склада. Возможна упаковка с маркировкой по позициям чертежа (в том числе — в виде QR-кодов).
Три инженерных кейса из практики
Кейс 1. Усиление фасадной подсистемы
Для административного здания требовалась поставка кронштейнов толщиной 4 мм из оцинковки. Первичный проект содержал нестандартизированные отверстия диаметром 11,7 мм, не соответствующие ГОСТ. В ходе анализа совместно с конструктором были пересчитаны все элементы на 12 мм с допуском H13, что упростило бурение анкеров на объекте.
Использовалась холоднокатаная оцинковка, резка с подачей кислорода.
Общий объем — 840 деталей.
Весь цикл от чертежа до поставки — 2 рабочих дня.
Кейс 2. Консоли под ограждение лестниц
Проект предусматривал изготовление 380 кронштейнов из стали 8 мм с двумя гибами под 90° и 45°.
Материал — Ст3, лазерный рез — с последующей гибкой на гидравлическом прессе.
Из-за высокой точности посадки в стены потребовалась дополнительная маркировка отверстий.
Были задействованы технологии травления, без гравировки.
Допуск углов — 0,3°.
Срок — 4 дня, включая контрольную сборку одной секции в цеху.
Кейс 3. Лазерная резка декоративных кассет
Для частного жилого комплекса заказано 56 фасадных кассет из алюминия АМг3 толщиной 3 мм, с перфорацией по чертежу архитектора.
Сложность заключалась в минимальных расстояниях между элементами — 2 мм.
После тестовой вырезки часть отверстий была переработана: допуск лазера позволил сохранить форму при увеличении расстояния до 3 мм.
Также было предусмотрено техническое ребро, которое не входило в чертеж. Его добавили на стадии CAM-подготовки.
Заказ лазерной металлообработки в строительстве требует инженерного подхода на всех этапах — от чертежа до отгрузки. «ЛАЗЕР-ФОРМАТ» работает в рамках стандартов, понятных проектировщикам, и выстраивает производственную логику по принципу соответствия точности, срокам и материалу. Конечный результат зависит не от оборудования, а от согласованности действий между проектной группой и технологами производства.
